Description
Description
Design factor 4:1 and 5:1
Specification
| Item No. | Working Load Limit |

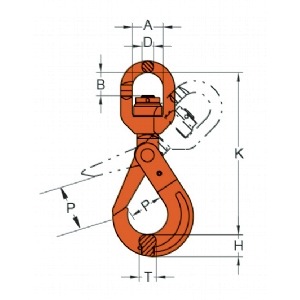

Dimensions (mm) | N.W. | ||||||||||||||||
| tonnes* | A | B | D | H | K | P | T | kg | |||||||||||
| 5:1 | 4:1 | ||||||||||||||||||
| DA-027N-13W | 5.3 | 6.7 | 61 | 50 | 23 | 39 | 283 | 51 | 30 | 5.0 | |||||||||
| DA-027N-16W | 8 | 10 | 74 | 82 | 25 | 49 | 361 | 60 | 36 | 8.1 | |||||||||
| DA-027N-20 | 12.8 | 16 | 74 | 82 | 25 | 65 | 387 | 70 | 53 | 13.0 | |||||||||
| DA-027N-22 | 15.2 | 19 | 97 | 95 | 33 | 63 | 457 | 80 | 49 | 20.0 | |||||||||
| DA-027N-26 | 21.2 | 26.5 | 123 | 115 | 52 | 69 | 535 | 99 | 56 | 32.7 | |||||||||
| DA-027N-32 | 25.2 | 31.5 | 123 | 115 | 52 | 81 | 583 | 120 | 63 | 41.0 | |||||||||
| Item No. | Working Load Limit |
Dimensions (inch) | N.W. | ||||||||||||||||
| tonnes* | A | B | D | H | K | P | T | lbs | |||||||||||
| 5:1 | 4:1 | ||||||||||||||||||
| DA-027N-13W | 5.3 | 6.7 | 2.40 | 1.97 | 0.91 | 1.54 | 11.14 | 2.01 | 1.18 | 11 | |||||||||
| DA-027N-16W | 8 | 10 | 2.91 | 3.23 | 0.98 | 1.93 | 14.21 | 2.36 | 1.42 | 18 | |||||||||
| DA-027N-20 | 12.8 | 16 | 2.91 | 3.23 | 0.98 | 2.56 | 15.24 | 2.76 | 2.09 | 29 | |||||||||
| DA-027N-22 | 15.2 | 19 | 3.82 | 3.74 | 1.30 | 2.48 | 17.99 | 3.15 | 1.93 | 44 | |||||||||
| DA-027N-26 | 21.2 | 26.5 | 4.84 | 4.53 | 1.65 | 2.72 | 21.06 | 3.90 | 2.20 | 72 | |||||||||
| DA-027N-32 | 25.2 | 31.5 | 4.84 | 4.53 | 1.65 | 3.19 | 22.95 | 4.72 | 2.48 | 90 | |||||||||
